Przecinarka automatyczna PP oraz PPW
Przecinarka automatyczna PP oraz PPW jest nowoczesnym urządzeniem przeznaczonym:
| w wykonaniu pierwszym / I / do cięcia tlenem blach o grubości do 100mm |
| w wykonaniu drugim / II / do cięcia tlenem lub plazmą. |
Przecinarka produkowana jest w dwóch wersjach:

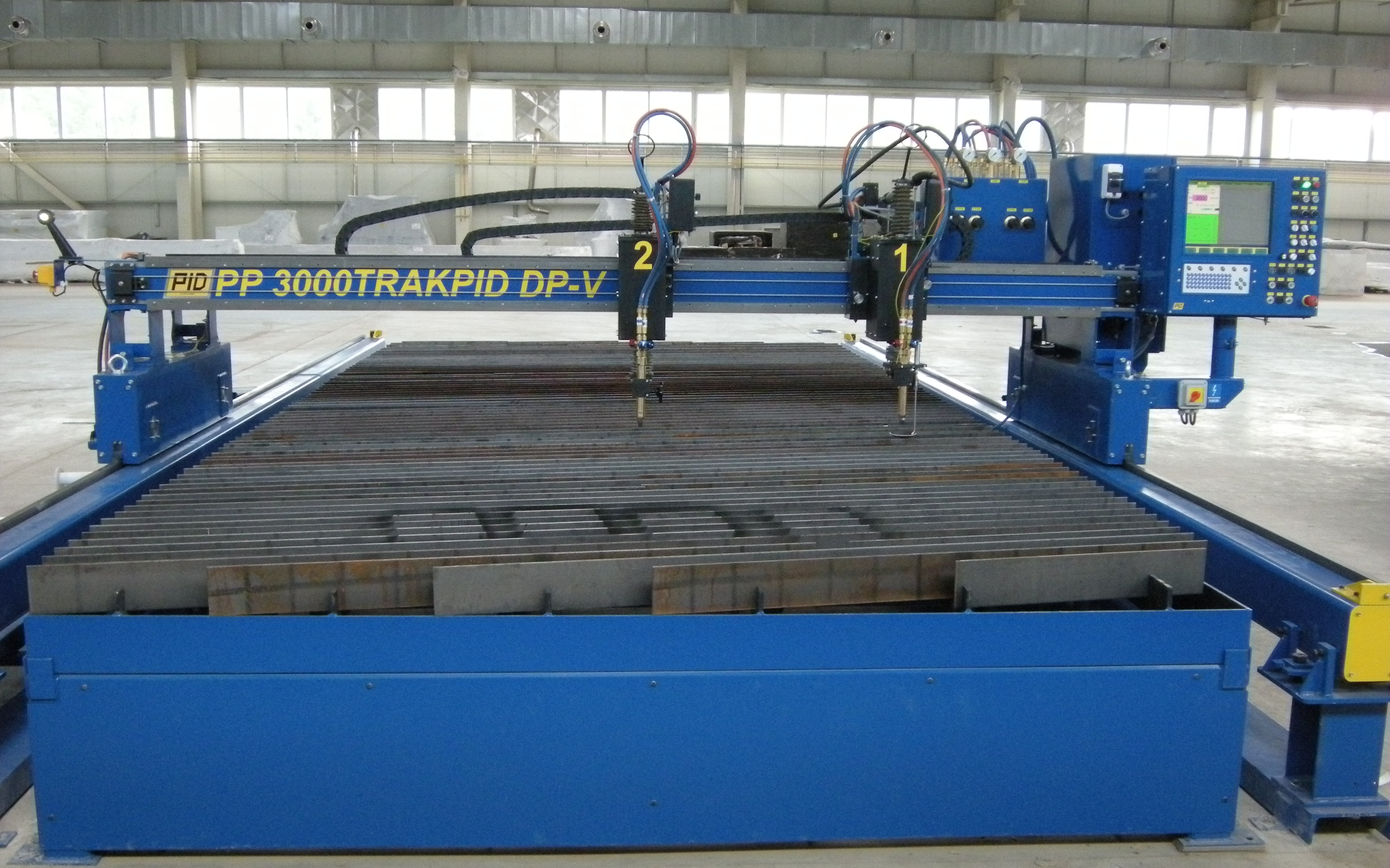

| Przecinarka portalowa oznaczana jako PP |

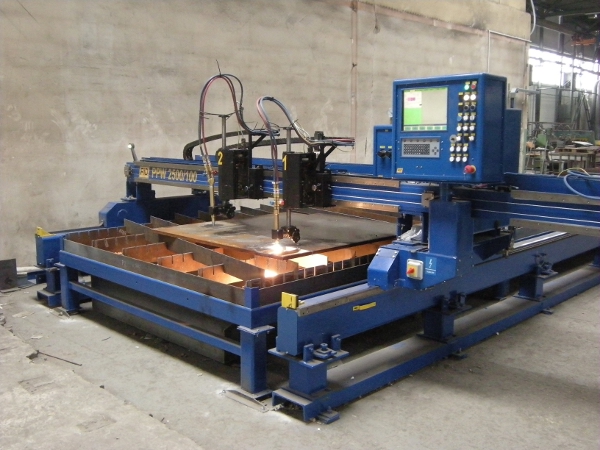

| Przecinarka portalowo- wysięgnikowa oznaczana jako PPW |
Dla maszyny portalowej cięcie występuje w obszarze tylko między jezdniami maszyny.
Dla maszyny portalowo wysięgnikowej cięcie występuje miedzy jezdniami maszyny oraz z prawej strony pulpitu sterowniczego na tzw. wysięgu. Na wysięgu tym można zamontować dodatkowy suport palnikowy. To rozwiązanie jest szczególnie przydatne do cięcia np. wąskich czy długich oraz wysokich elementów np. profile.
Przecinarka w standardzie posiada jezdnię o długości 4000mm co zapewnia efektywną długość cięcia 1900mm.
Efektywna szerokość cięcia na portalu jednym palnikiem do wyboru: 2000mm, 2500mm, 3000mm, 3500mm, 4000mm.
Efektywna szerokość cięcia na wysięgu w standardzie 1000mm.
Przecinarka wyposażona jest w jeden suport główny z palnikiem maszynowym do cięcia tlenem. Jezdnia może być przedłużana w segmentach co min 2000mm.
Pulpit sterowniczy zainstalowany jest na prawej czołownicy przecinarki i przesuwa się wraz z przecinarką wzdłuż jezdni. Palnik opuszczany i podnoszony jest elektrycznie przyciskami pulpitu. Elektrozawory instalacji gazowej zasilane są z 24V DC. Zespoły napędowe zbudowane są w oparciu o silniki firmy Mitsubishi.- dwa napędy wzdłużne jeden napęd poprzeczny.
Dane układu sterowania:
| Interpolacja w dwóch osiach: | prosta, koło |
| Dokładność odwzorowania: | wg PN EN 28206 |
| Programowanie: | kod ISO, format ESSI |
| Zakres kompensacji szczeliny cięcia: | 0-9,9mm |
| Dane wejściowe: | port USB do pendrive’a, programy makro |
| Podstawowe dane techniczne standard | |
| Grubość cięcia tlenem | 3-100mm |
| Grubość cięcia plazmą | Zależy od parametrów źródła plazmy |
| Szerokość cięcia przy założonym jednym suporcie | Zależnie od zamówienia od 2000 do 4000mm |
| Podstawowa długość jezdni | 4000mm, co zapewnia 1900mm długości cięcia |
| Szerokość maszyny | Zależnie od zamówienia – zgodnie z rysunkiem |
| Ilość suportów | 1 szt. |
| Prędkość cięcia | 50-3000mm/min |
| Zasilanie | 230V +-5% 50-60 Hz |
| Wyposażenie dodatkowe | |
| Suporty palnikowe | Dodatkowo max 2 szt. |
| Przedłużenie jezdni | Segmenty min 2000mm |
| Źródło plazmy | Do wyboru z dostępnych na rynku |
| Program rozkroju | Z dostępnych na rynku – do uzgodnienia |
| Stół roboczy | Do uzgodnienia |
| Rampy gazowe zasilające przecinarkę ( dla cięcia tlenem) | Do uzgodnienia |

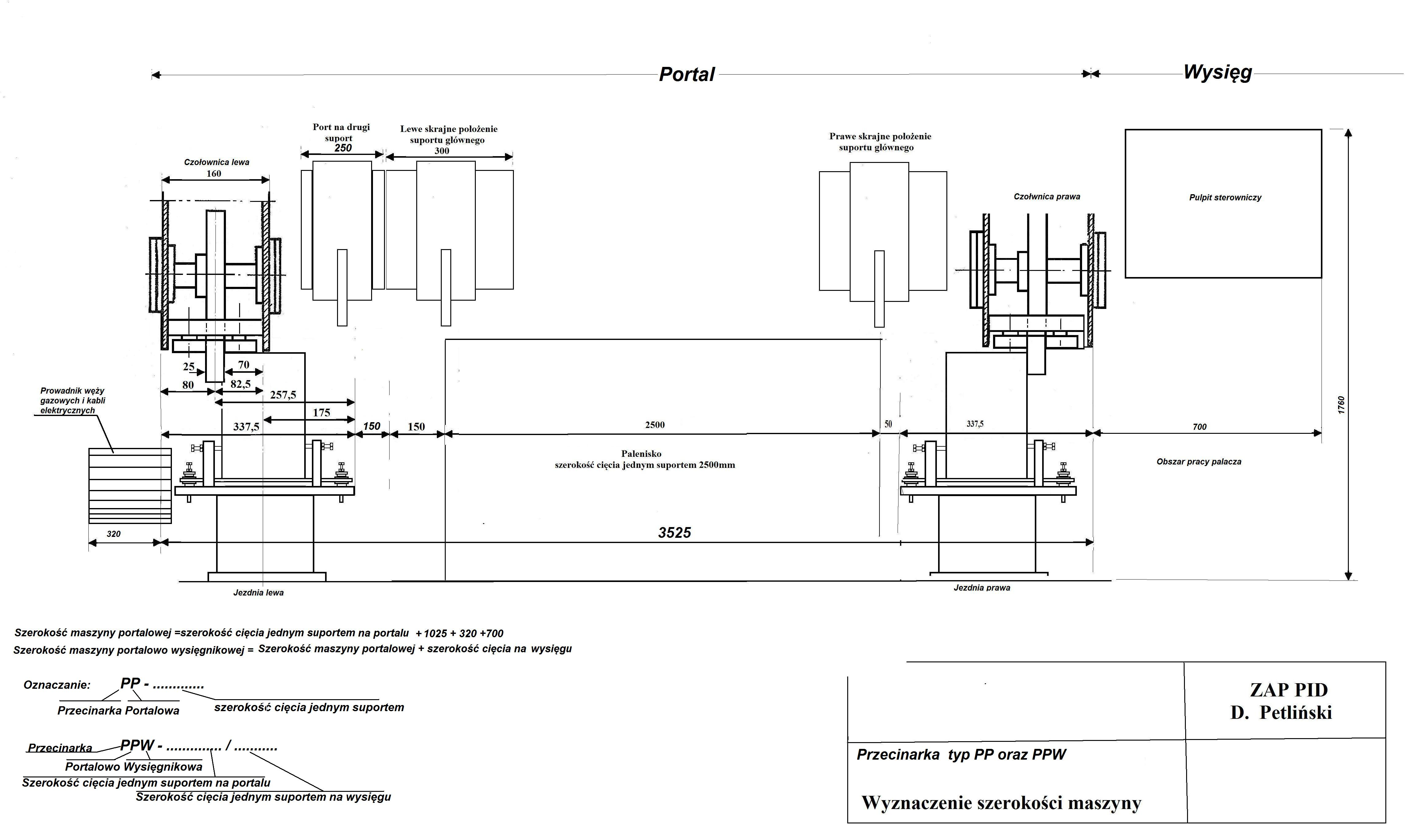

Sposób oznaczania przecinarek:
Dodatkowe informacje przesyłamy na życzenie.
